励磁涌流抑制控制器

励磁涌流抑制控制器

1、概述

随着能源危机和环境问题的恶化，优化能源结构、加快能源转型成为世界各国的普遍共识。大力发展可再生能源，实现能源生产向可再生能源转型，是中国乃至全球能源与经济实现可持续发展的重大需求。以新能源为主体的新型电力系统正在快速从局部向全局演变。通常情况下在断路器分合操作的瞬间，系统电压的相角通常都是随机的和不确定的。这常常导致在投切某些一次设备时，产生过电压和涌流。不仅会对运行设备造成危害，而且会导致保护装置误动，严重威胁系统运行的安全、可靠、稳定性。为了应对这一需求并结合现场情况，我公司研发了新一代的励磁涌流抑制控制器，它运用精确的相位控制技术实现了对操作过电压和涌流的有效抑制，可广泛应用于分合空载变压器、电容器组及空载线路的场合。针对变压器的投切，装置使用了先进的剩磁计算算法，可以只通过分闸时变压器受控侧的电压数据，计算出变压器剩磁，并基于剩磁大小，使用最优合闸角选择算法，计算得到下次合闸目标角。剩磁算法使得装置在不控分的情况下也能获得良好的涌流抑制效果，大大提高了装置在现场应用的灵活性和涌流抑制效果。

产品广泛应用于电力系统，工业自动化，建筑行业，交通运输行业，新能源领域等。

2、架构特点

1）标准加强型单元机箱，按抗强振动、强干扰设计，适用于恶劣环境。

2）集成电路全部采用工业品或军品，具有很高的稳定性和可靠性。

3）主控CPU采用高速工业级RISC处理器。

4）采用高速高精度多路A/D同步采样技术，每周波采样200点，保证高测量精度。

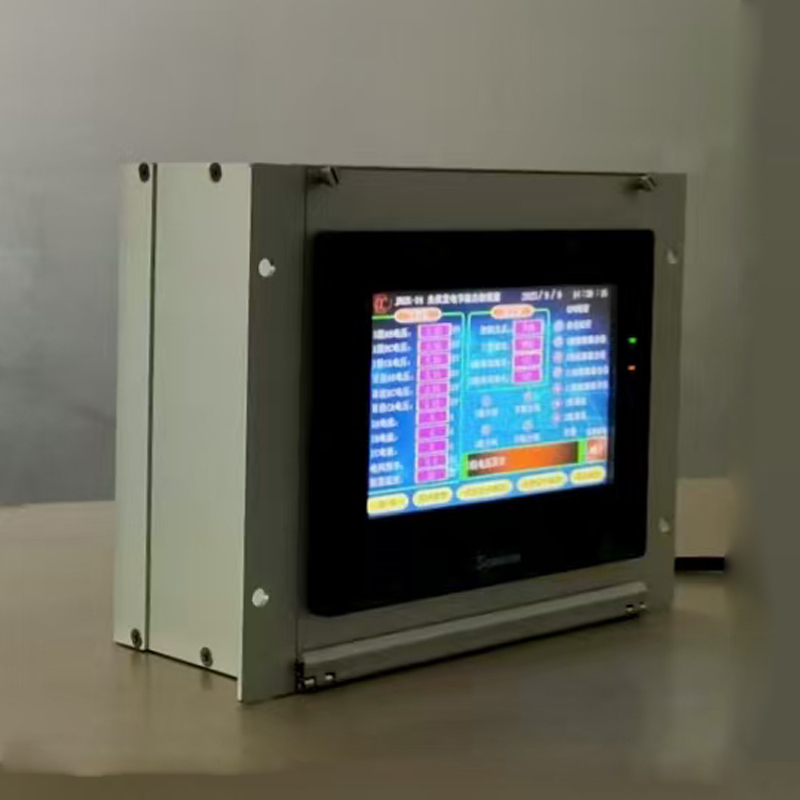

5）采用工业级电阻式触摸显示器，分辨率800X480，屏幕尺寸7英寸，颜色262,144色，全中文菜单人机交互界面，操作方面、简单易学。

6）强大的通讯功能，支持以太网、双RS485等多种通讯规约。

3、主要功能特点：

控制器针对不同类型的断路器及不同类型的负荷特性，采取不同的控制策略，通过方便灵活的设置控制参数及定值，实现有效抑制因断路器操作而产生的过电压和涌流。励磁涌流抑制控制器使用了先进的剩磁计算算法，其基本原理就是通过变压器剩磁与偏磁互相抵消来抑制励磁涌流，是限制励磁涌流的一种新思路，可以只通过分闸时变压器受控侧的电压数据，计算出变压器剩磁，并基于剩磁大小，使用最优合闸角选择算法，计算得到下次合闸的目标角。从当前实际应用情况来看，该控制器在正常工作状况下能够有效抑制变压器励磁涌流小于额定电流。基于此，该控制器可以降低能源损耗，提高电网运行稳定性和经济性。

主要功能：

1)抑制过电压和涌流功能

2)联动操作断路器分合闸控制功能

3)针对变压器的剩磁计算功能

4)合闸效果自动分析功能

5)电源侧PT断线告警功能

6)事件记录功能

7)动作时间异常告警功能

8)录波功能

9)通讯
