励磁柜调节器的主要性

励磁柜调节器的主要任务就是根据检测到的发电机电压、电磁及其他状态信号,按照给定的调节准则自动调节励磁柜功率单元的输出,从而维持发电机端电压和实现并联机组间无功功率的合理分配,励磁柜调节器原理框图 ,主要包括测量单元、调差单元、控制算法及功率放大、同步和移相触发单元。微机励磁调节器硬件框图 其实它也是计算机控制系统通用的框图模式.主要由主控单元、模拟量输入单元、开关量物人输出单元、脉冲放大、人机界面和稳压电源等部分组成。

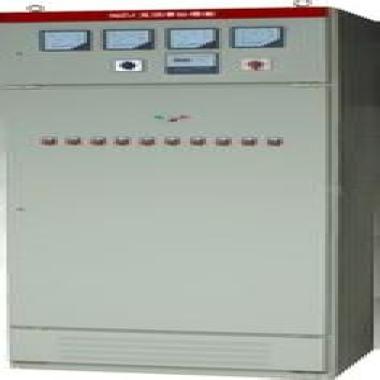

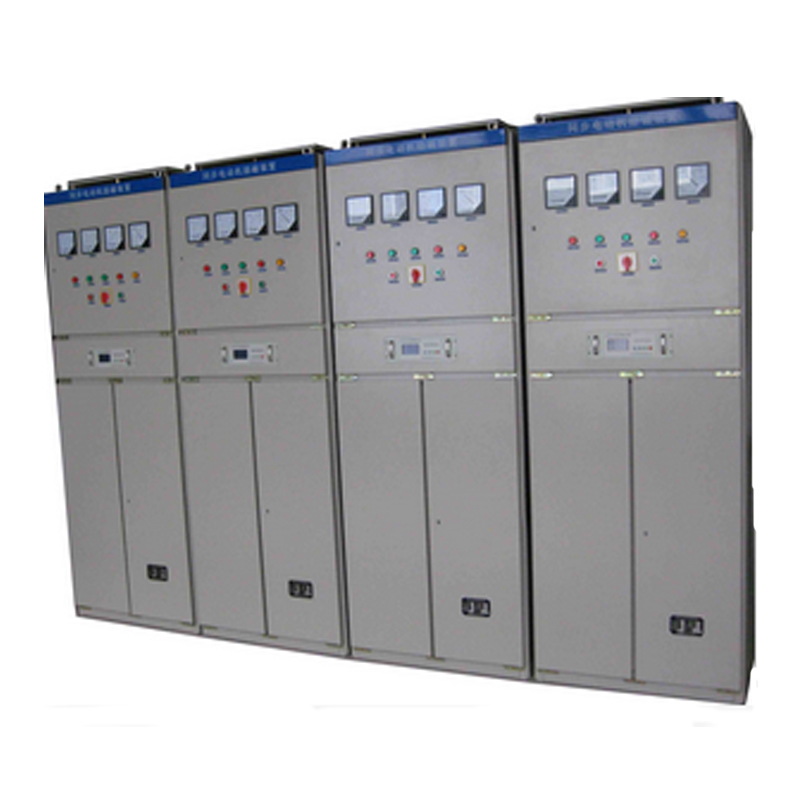

上图为石家庄励磁柜的案例实拍图。

主控单元由CPU,存储器及总线接口等部分组成,励磁柜刹节器的控制算法、辅助控制、协调整个励磁柜调节器的运行均由此单元支持.是励磁柜调节器的核心单元。该单元随计算机技术的迅速发展,更新速度很快,种类繁多,但励磁柜调节器的基本原理基本相同。

控制速度快、精度高:

采用多处理器系统、哈佛结构、并行处理技术、多级流水线、高速DSP内核,数据处理速度和精度大大提高。32通道模拟量采集均为每周期(每 20 毫秒)144 点高速交流直接采样,并通过快速傅立叶变换,完全消除了零漂等对测量精度的影响。

采用滑差自动投励,电机启动平稳、迅速、无冲击。

表贴工艺,军品级芯片,重要芯片均采用国内外知名企业的成熟产品。装置平均无故障时间达100000小时。

通讯和网络功能:

提供非常开放的通讯接口和网络接口,具有标准的以太网、 RS485通讯接口。非常方便地与其它设备或网络联接,实现设备控制、管理的自动化、信息化。

软件电位器功能,所有模拟量的处理回路均取消电位器,改为能够在菜单上整定的软件电位器,调试工作由此变得更加轻松灵活。

方便直观的人机接口:

采用7.2吋全真彩TFT四线高精度触摸屏,汉化界面,将人机交互提高到了一个更新的高度,数据显示直观明了,信息量大。非常直观地在线选择、切换工作方式,设置、修改参数和对运行状态监控。

完善的自检及控制、保护功能,用于保护励磁装置本身和同步电动机的运行:

具有失步、过励、欠励、失脉冲、定子过流、过压、欠压、可控硅故障、散热器超温、空开脱口、PT断线、4-20mA电流信号丢失等保护功能。

具有恒触发角、恒励磁电流、恒功率因数调节励磁功能,相互切换无扰动。

人机界面主要完成人机之间的信息交换,包括接受运行、调试人员的命令和向运行、调试人员提供必要的运行状态信息,通信接口主要完成励破调节器与计算机监控系统之间的信息交换.具体说来,就是励磁柜将励磁柜控制系统的状态信息送往计算机监控系统,以使运行人员随时了解励磁柜控侧系统的运行情况,同时又能接叉计算机监控系统发给励磁柜的控制命令,以协调实现白动电压控制.

同步及移相触发单元的任务,是将PID调节单元拍出控制信号的变化,转变为脉冲相位的变化,并以此脉冲触发整流桥〔即励磁柜系统的功率翰出部分)的晶闸管,使其控制角。随的变化而改变,从而达到自动调节励磁的目的.励磁柜调节器的工作过程简述如下,当发电机端电庆升高时.经测量单元的发电机端电压与整定值比较,输出正比于发电机电压偏,再与调差单元的输出场综合得出综合偏差.控制算法根据综合偏差按给定的调节准则形成控制量作用于移相触发单元,使晶闸的控制角。增大,减小励磁柜功率回路的输出即励磁柜电压和励磁电流,使发电机电压下降到正常位;反之,降低。减小,增大励磁使之上升到正常值。
