励磁柜对同步电机的影响

同步发电机励磁柜的作用是向转子提供励磁电流。一般带有自动调节器使之具有如下基本功能:

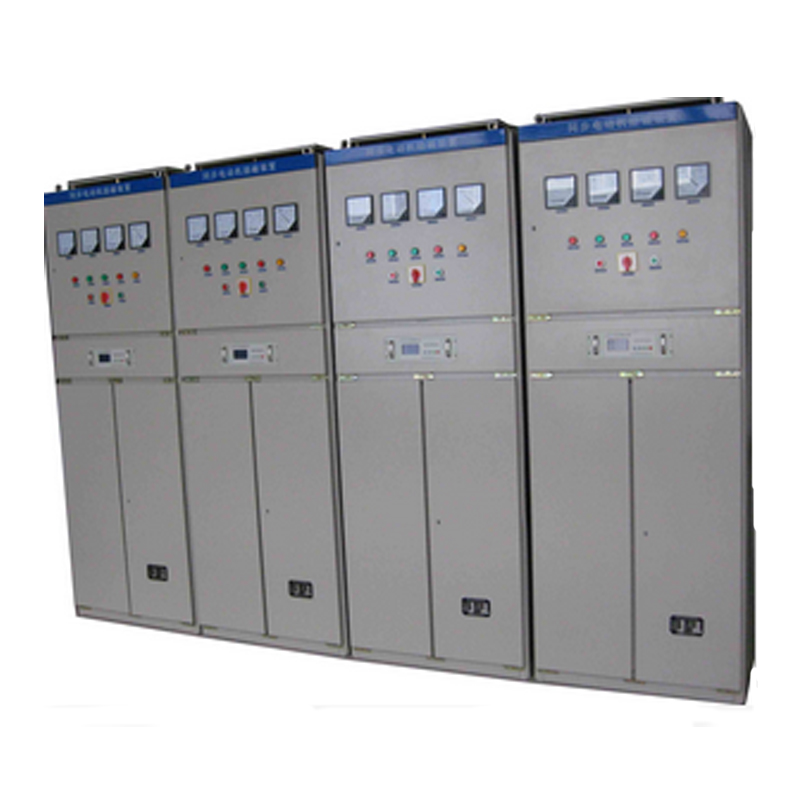

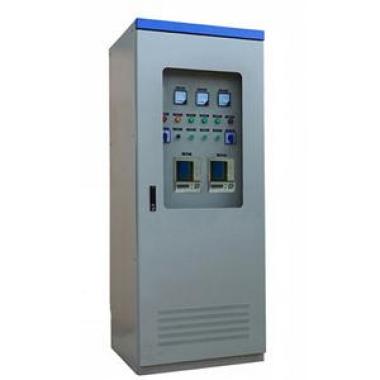

上图为石家庄励磁柜的案例实拍图。

1)整定发电机的外特性，即整定发电机输出无功电流I与发电机端电压U的关系。

2)上、下平移外特性线，实施二次调整，实现运行人员或上级自动装置对发电机输出无功的干预。

3)当发电机端电压严重下降(例如低于额定电压的85%)时，实施强行励磁(为满载励磁的2倍左右)以保证发电机运行的稳定性;

同步发电机的励磁系统一般由4部分组成:

1)提供励磁功率的设备，例如励磁发电机或励磁变压器、励磁变流器;

2)整流设备，即普通硅二极管和可控硅管及其保护器件;

3)实现前述4种功能的自动调节器;

4)向发电机提供励磁和消灭发电机励磁的励磁开关(通常称为灭磁开关)和灭磁电阻等。

按提供励磁功率的方式，励磁系统分为他励与自励两种形式:前者的励磁功率取自与发电机同轴的励磁发电机;后者的励磁功率由发电机定子提供。

他励形式分为直流励磁发电机和交流励磁发电机两种，由于整流子容量的限制，直流励磁发电机容量小于6 000 kW，因此仅限用于较小容量的机组。
