同步电动机励磁柜安装调试应注意:

因KGL系列同步电机励磁柜与用户设备配套后需现场调测,故其安装调试须有我方技术人员现场指导。在我方技术人员抵达前,用户应做好以下准备工作:

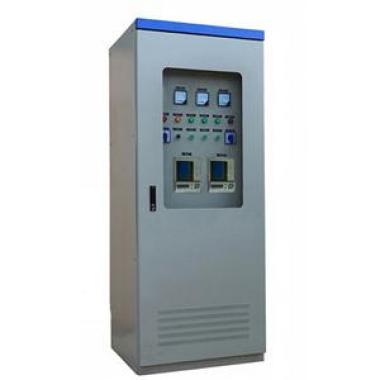

上图为石家庄励磁柜的案例实拍图

1、将设备就位。注意励磁柜柜体底部应与地沟相通或架空。

2、准备好连接“主电机励磁绕组至励磁柜”(两根)、“主电源至电动机”(三根)的大线,其线径应能承载主电机定子额定电源。比好长度并压好接头,若同步电机为高压电机,则需要从高压柜引三根大线到电机的定子绕组或外接高压软启动柜。

3、励磁柜上的电流表、功率因数表是直接从电机定子回路上的电流互感器、电压互感器取样信号,要求所用电流互感器副边的额定电流为5A、电压互感器副边的额定电压为100V。若用户现用的不满足该要求,则须另行准备符合上述要求的互感器。(注:电压互感器仅适用于高压电机。对低压电机,励磁柜电压信号直接从定子回路取。)

4、灭磁电路的调整

在安装励磁控制器之前,应该首先安装、调整灭磁电路。全控整流电路的两个灭磁晶闸管要分别整定。当整定某一个时将另一个的阴、阳极短路。晶闸管分别整定的导通电压(峰值)一般应为励磁柜整定额定直流输出电压的三倍。例如额定直流输出电压为100伏时,应调整到导通电压(峰值)为300伏。而对应的有效值为212伏。
