励磁系统中的同步变压器的作用,你知道吗?

    把机端电压变成适合励磁系统的电压,然后进行整流,再提供给发电机,保证触发脉冲在可控硅阳极电压为正半周时发出,使控制脉冲与主回路同步,给励磁调节器提供同步信号,同步信号是控制脉冲的计时零点一般与可控硅桥的自然换相点一致或成固定相位差。

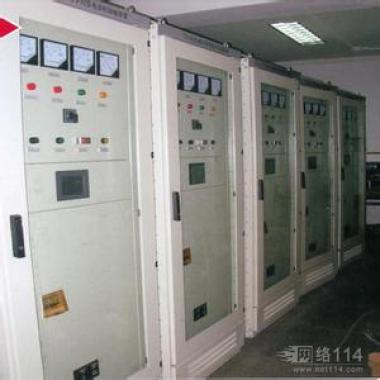

                                       石家庄励磁系统效果图如上图所示

    同步变压器的源边一般接在可控硅桥的交流侧(阳极同步)或发电机PT二次侧(PT同步)。作为可控硅整流,一定要需要同步电源,同步电源就是确定整流主电源的具体相角位置,那样才能确定到底是多少度触发,可以说同步电源是可控硅整的眼睛。

    每个可控硅控制电路都应有同步信号,就是过可控硅的电压过零点,这个信号如何加到可控硅上面,可以有多种方法,但一般只用一种方法,用同步变压器是多种方法中的一种,“可是变频器 软起动器 没见有着(这)玩意啊”,可能它不是用同步变压器的。

    小编见过最多的是用“整流后面用限流电阻与稳压管”做成的“梯形波”,两梯形波之间的“缺口”就是同步信号。这样就没有同步变压器了。

    想了解关于更多励磁系统的知识,欢迎登录我们的官网http://www.hbdcdq.cn/石家庄丹创电气有限公司。
