励磁系统是如何分类的?

   励磁系统是供给同步发电机励磁电流的电源及其附属设备,根据电源的不同,他的励磁分类也不同。相信许多人都不太清楚他的分类,下面丹创电气为您介绍下。

   第一类是采用变压(流)器作为交流励磁电源,励磁变压(流)器接在发电机出口或厂用电母线上。因励磁电源系取自发电机自身或发电机所在的电力系统故这种励磁方式称为自励励磁系统,亦简称自励系统。在他励系统中,交流励磁机是旋转的,而自励系统中,励磁变压(流)器、整流器等都是静止的,故自励系统又称为全静态励磁系统。

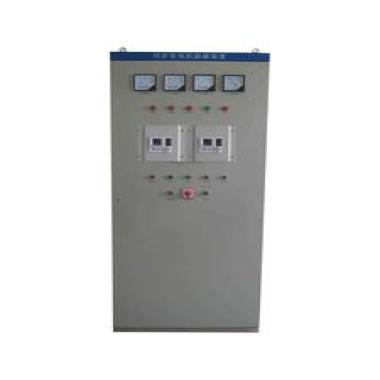

                           励磁系统实例图如上图所示

    第二类是采用与主机同轴的交流发电机作为交流励磁电源,经硅二级管或可控硅进行整流,供给电机励磁柜。这类励磁系统的交疏励磁电源是来自主机之外的其它独立电源,故称为他励半导体励磁系统(包括他励硅整流器励磁系统和他励可控硅整流器励磁系统),简称他励系统,其中与发电机同轴旋转的交流发电机称为交流励磁机,这类励磁系统,按整流器是静止或是旋转,以及交流励磁机是磁场旋转或是电枢旋转的不同,又可分为下列四种励磁方式:


                               励磁系统实例图如上图所示

   1.交流励磁机(磁场旋转式)加静止硅整流器;

   2.交流励磁机(磁场旋转式)加静止可控硅整流器;

   3.交流励磁机(电枢旋转式)加旋转硅整流器;

   4.交流励磁机(电枢旋转式)加旋转可控硅整流器。

   上面(3)、(4)两种方式、硅整流元件和交流励磁机电枢与主轴一同旋转,直接给主发电机转子励磁绕组供给励磁电流.不需要经过转子滑环及炭刷引入,故称为无刷励磁方式,或称为旋转半导体励磁方式。相对于旋转半导体而言,(1)、(2)两种方式的半导体整流元件是处于静止状的,故称为他励静止半导体励磁方式。
